Welke categorieën veiligheidspictogrammen zijn er?
 |
Verbodspictogrammen: Deze borden zijn rond, met een rode rand en een schuine streep erdoor. Ze geven aan wat niet toegestaan is. Bijvoorbeeld niet roken, geen toegang voor onbevoegden en niet eten of drinken. |
 |
Verplichtingspictogrammen: Dit zijn ronde borden met een blauwe achtergrond. Deze geven een verplichting aan, zoals het dragen van gehoorbescherming, veiligheidsbil of veiligheidsschoenen. |
 |
Waarschuwingspictogrammen: Deze gele driehoekige borden waarschuwen voor potentiële gevaren. Denk aan gevaar voor elektrische schokken, bijtende stoffen of een gladde vloer. |
 |
Reddings- en evacuatiepictogrammen: Dit zijn groene vierkante borden die de weg naar een nooduitgang of EHBO-post aanwijzen. Maar ze kunnen bijvoorbeeld ook tonen waar de oogdouche, AED of verzamelplaats bij calamiteiten is. |
 |
Brandbestrijdingspictogrammen: Deze rode vierkante borden geven aan waar brandbestrijdingsmiddelen zich bevinden, zoals de brandblusser, brandslanghaspel en het brandalarm. |
Waar moet u veiligheidspictogrammen ophangen?
Het ophangen van veiligheidspictogrammen vraagt om een doordachte aanpak. Het is belangrijk dat ze op strategische plekken op ooghoogte hangen waar iedereen ze ziet en op tijd kan handelen. Dit betekent:
- Bij de ingang van gevarenzones: Het pictogram moet zichtbaar zijn voordat iemand de risicovolle zone betreedt. Zo voorkomt u dat mensen onvoorbereid de zone binnenlopen.
- Op of bij machines en installaties: Als daar specifieke risico’s aan verbonden zijn, bijvoorbeeld bij bewegende delen.
- Langs looproutes en vluchtwegen: Zodat men snel kan evacueren in geval van nood.
- Op opslaglocaties van gevaarlijke stoffen: Zoals kasten, tanks of ruimtes waar gevaarlijke chemicaliën worden bewaard.
- In vrijgemaakte zones: Pictogrammen moeten in elke vrijgemaakte zone hangen zodat ze altijd zichtbaar zijn, ook als iemand al binnen is.
- Op ooghoogte: Pictogrammen hangen het beste op ooghoogte, zodat ze makkelijk opgemerkt worden zonder dat iemand hoeft te zoeken.
- Zonder obstructies: Zorg dat er niets voor het pictogram hangt, zoals machines, meubels of opslagmateriaal.
- Op meerdere plekken bij grote zones: Bij grotere of complexere werkomgevingen kunnen meerdere pictogrammen nodig zijn om iedereen te bereiken.
Hoe groot moeten de veiligheidspictogrammen zijn?
De leesbaarheid van een veiligheidspictogram hangt direct samen met de afstand waarop het bekeken wordt. Kies altijd een formaat dat past bij de kijkafstand. De norm ISO 3864-1 stelt dat de minimale hoogte van het symbool (of de diameter bij ronde pictogrammen) moet worden berekend met onderstaande formule.Hoogte (of diameter) = kijkafstand in meters x 15 mm.
Bij een kijkafstand van 10 meter, moet het pictogram dus minimaal 150mm hoog zijn.
| Kijkafstand (meters) | Minimale hoogte/diameter pictogram (mm) |
| 1 meter | 15 mm |
| 5 meter | 75 mm |
| 10 meter | 150 mm |
| 15 meter | 225 mm |
| 20 meter | 300 mm |
Deze formaten zorgen ervoor dat het pictogram duidelijk zichtbaar en snel herkenbaar is. Dit is essentieel is voor een veilige werkomgeving.
Hoe groot moeten de veiligheidspictogrammen zijn?
De leesbaarheid van een veiligheidspictogram hangt direct samen met de afstand waarop het bekeken wordt. Kies altijd een formaat dat past bij de kijkafstand. De norm ISO 3864-1 stelt dat de minimale hoogte van het symbool (of de diameter bij ronde pictogrammen) moet worden berekend met onderstaande formule.Hoogte (of diameter) = kijkafstand in meters x 15 mm.
Bij een kijkafstand van 10 meter, moet het pictogram dus minimaal 150mm hoog zijn.
| Kijkafstand (meters) | Minimale hoogte/diameter pictogram (mm) |
| 1 meter | 15 mm |
| 5 meter | 75 mm |
| 10 meter | 150 mm |
| 15 meter | 225 mm |
| 20 meter | 300 mm |
Deze formaten zorgen ervoor dat het pictogram duidelijk zichtbaar en snel herkenbaar is. Dit is essentieel is voor een veilige werkomgeving.

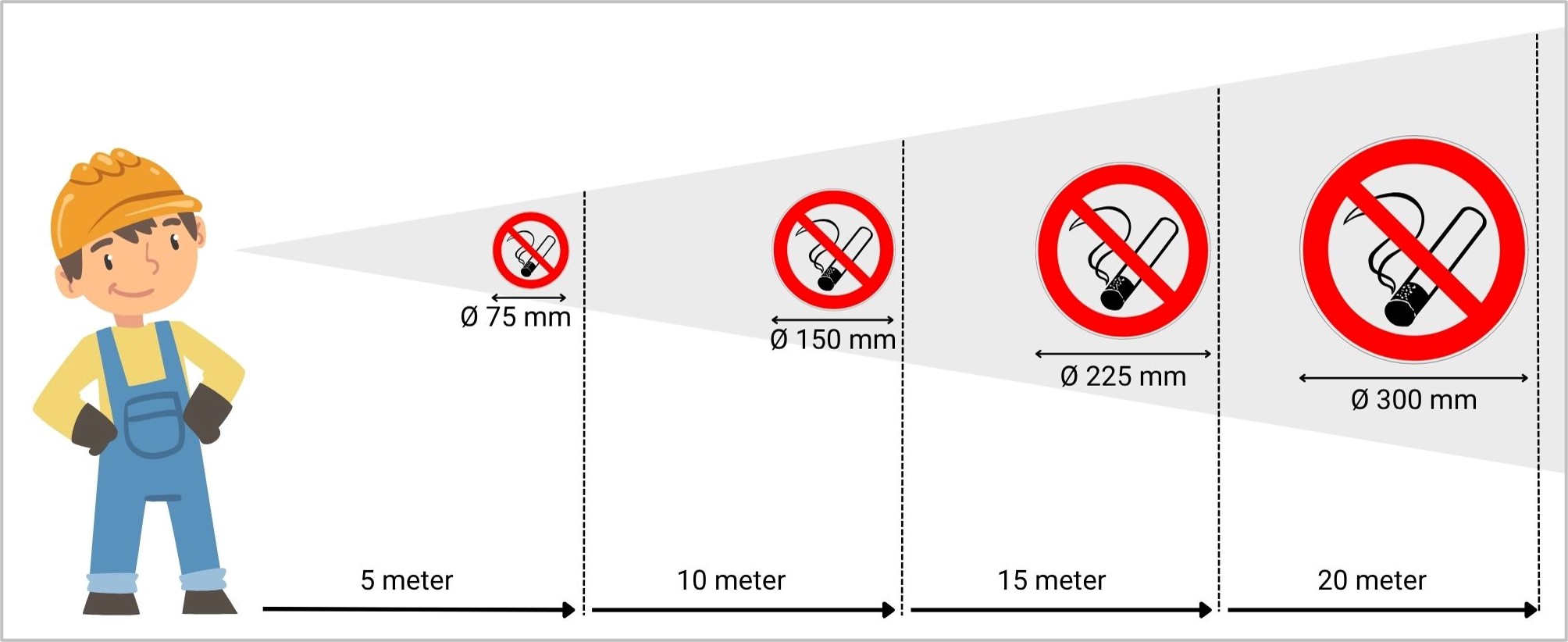

Aanbevolen afmetingen voor een goede zichtbaarheid van veiligheidspictogrammen Stappenplan voor het ophangen van veiligheidspictogrammen
Volg dit stappenplan om ervoor te zorgen dat uw veiligheidspictogrammen optimaal bijdragen aan de veiligheid:
- Inventariseer de gevarenzones: Maak een overzicht van alle gebieden waar gevaren aanwezig zijn en waar pictogrammen verplicht zijn.
- Bepaal de kijkafstand: Meet of bepaal op welke afstand het pictogram moet worden herkend.
- Kies het juiste formaat: Pas het formaat aan volgens de tabel hierboven, zodat het pictogram goed leesbaar is.
- Selecteer strategische plekken: Hang de pictogrammen bij ingangen, op ooghoogte en op plekken zonder obstakels.
- Monteer stevig: Zorg dat de pictogrammen stevig bevestigd zijn zodat ze niet kunnen verschuiven, vallen of beschadigen.
- Regelmatig controleren: Controleer regelmatig of de pictogrammen nog goed zichtbaar zijn en vervang ze indien nodig.
- Voorlichting geven: Zorg dat medewerkers weten wat de pictogrammen betekenen en waar ze hangen.
Veiligheidspictogrammen
Praktische tips voor maximale effectiviteit
- Gebruik pictogrammen met voldoende contrast en heldere kleuren.
- Kies duurzame materialen die bestand zijn tegen weersinvloeden en slijtage.
- Combineer pictogrammen met tekst voor extra duidelijkheid als dat nodig is.
- Betrek medewerkers bij het veiligheidsbeleid en leg het belang van pictogrammen uit.
Veiligheidspictogrammen zijn een klein, maar krachtig onderdeel van uw veiligheidsbeleid. Met de juiste plek, het juiste formaat en een goede montage zorgt u dat iedereen veilig en bewust kan werken. Volg het stappenplan en verbeter zo eenvoudig de veiligheid op uw werkvloer.
